اندازه کاسه پنل آیفون صوتی تابا

اندازه کاسه پنل آیفون صوتی تابا

امروزه پنل‌های بیرونی آیفون در انواع و مدل‌های مختلف و برای تعداد واحدهای متفاوت تولید شده‌اند. هر کدام از این پنل‌ها ابعاد قاب پشتی متفاوتی دارند. برای جانمایی پنل در زمان ساخت یا نوسازی ساختمان در مرحله نماکاری نیاز به دانستن سایز قوطی پشت پنل آیفون است تا در انتها بدون تخریب و به راحتی پنل در مکان مربوطه نصب گردد. به خاطر اهمیت بالای این موضوع ما در این نوشته اندازه کاسه پنل آیفون صوتی تابا یا اندازه قاب پشت پنل اف اف صوتی تابا را برای تعداد واحدهای مختلف به همراه شکل آورده‌ایم.

فهرست مطالب

انواع پنل آیفون صوتی تابا

در اولین مرحله برای نصب پنل بیرونی صوتی تابا باید سایز قاب پشت آیفون صوتی تابا را داشته باشید و فضای کافی برای پشت پنل در نظر بگیرید. توجه داشته باشید که با توجه به برند و تعداد واحدها، ابعاد قاب پشتی پنل‌ از نظر سایز می‌تواند متفاوت باشد. ما در این نوشته شما را با ابعاد کاسه پنل آیفون صوتی تابا آشنا می‌کنیم. شرکت تابا الکترونیک 2 مدل پنل صوتی تولید می‌کند: پنل صوتی مدل TL-680 و پنل صوتی مدل TL-534. تفاوت جزئی در سایز کاسه پنل ایفون صوتی این دو مدل وجود دارد. در بخش‌های بعد در جدول اندازه قاب پشت پنل آیفون صوتی تابا برای هر دو مدل و تعداد واحدهای مختلف آورده شده است.

انواع پنل درب آیفون صوتی تابا

خرید انواع پنل آیفون صوتی تابا از نمایندگی فروش

انواع پنل آیفون صوتی تابا:

1) پنل مدل TL-680 (سپهر)

2) پنل مدل TL-534

اندازه کاسه پنل آیفون صوتی تابا مدل TL-680

اندازه قوطی پشت پنل آیفون صوتی تابا مدل TL-680 برای 1 تا 28 واحد در جدول زیر آورده شده است. شما با استفاده از این جدول می‌توانید حفره مورد نیاز برای پنل صوتی خود را به طور دقیق آماده کنید.

تعداد شستی‌های پنل عمق (میلی‌متر) عرض (میلی‌متر) طول (میلی‌متر)
1 ,2 واحده قدیمی 60 109 195
1 ,2 واحده کوچک (جدید) 50 110 152
3 , 4 , 6 ,7 , 8 60 109 195
5 , 10 , 12 60 109 238
14 , 16 60 109 281
18 , 20 60 109 324
22 , 24 60 109 367
26 , 28 60 109 410

نکته: قاب پنل را پیشنهاد می‌شود که در ارتفاع 145 سانتی‌متر از سطح زمین و 50 سانتی‌متر از چهارچوبِ درب نصب نمائید. به طور نمونه در تصویر زیر ابعاد حفره بیرونی برای پنل صوتی تابا 1 یا 2 واحده (جدید) مدل TL-680 را مشاهده می‌نمائید.

جانمایی پنل بیرونی آیفون صوتی و تصویری

نصب پنل آیفون صوتی تابا مدل TL-680

بعد از در نظر گرفتن اندازه قاب پشتی آیفون صوتی مراحل نصب پنل را در چند مرحله ساده شرح می‌دهیم. برای نصب پنل آیفون صوتی تابا مدل TL-680 بایستی ابتدا کاسه پشتی پنل را از قسمت رویی آن جدا کنید برای این کار مراحل زیر را طی کنید:

 1. شما بایستی ابتدا کاورهای بالا و پایین را در جهتی که در تصویر زیر نشان داده شده را اندکی فشار داده و به صورت کشویی بکشید تا پیچ‌های دسترسی به پشت پنل نمایان شود.

پنل صوتی تابا مدل TL-680

 2. با کشیدن کاورهای بالایی و پایینی به طرفین شما دو پیچ را مشاهده می‌‌کنید، برای جدا کردن کاسه پنل، این دو پیچ رو باز کنید.

نصب پنل صوتی تابا مدل TL-680

 3. با کمی فشار بر روی رویه پنل و حرکت دادن پنل روی ریل‌ها، پنل از کاسه پشتی فاصله می‌گیرد.

قاب پشتی پنل صوتی تابا مدل TL-680

 4. پیچ‌های 1 و 2 رو باز کرده و کاسه پشتی پنل رو برای نصب بر حفره دیوار بیرونی، از پنل جدا کنید.

کاسه پنل صوتی تابا مدل TL-680

نکته: با توجه به موقعیت درب و پنل می‌توانید با باز کردن پیچ‌های شماره 3 و 4، اهرم لولا را در سمت چپ نیز نصب کنید.

نصب پنل آیفون صوتی تابا مدل TL-680

توجه: بعد از این که کاسه را از قسمت رویی پنل آیفون جدا کردید، قبل از جای‌گذاری قوطی توکار در حفره دم در، قسمت‌های مخصوص محل ورود سیم‌ها را جدا کنید.

توجه: پیشنهاد می‌شود که در قسمت سوراخ پیچ‌های 5 و 6 چسب بزنید تا از پر شدن این سوراخ‌ها با گچ و سیمان هنگام جای‌گذاری در داخل حفره دیوار جلوگیری شود.

قوطی پشت پنل آیفون صوتی تابا مدل TL-680

 5. قوطی‌ پشت پنل به صورت توکار در داخل حفره دیوار با گچ و سیمان و یا پیچ و رول پلاک جای‌گذاری می‌شود و در انتها پنل‌ بیرونی بر روی آن سوار شده و محکم می‌شود.

سایز کاسه پنل آیفون صوتی تابا مدل TL-534

پنل صوتی مدل TL-534 نسل اول از تولیدات پنل صوتی شرکت تابا الکترونیک می‌باشد که دارای ظاهری کلاسیک و قدیمی است. اما این پنل‌های صوتی هنوز هم طرفداران خود را دارند و همچنان تولید می‌شوند. در جدول زیر اندازه قاب پشت پنل ایفون صوتی تابا مدل TL-534 برای تعداد 1 و 2 واحدی را آورده‌ایم.

تعداد شستی‌های پنل عمق (میلی‌متر) عرض (میلی‌متر) طول (میلی‌متر)
1 , 2 50 129 193

نصب پنل آیفون صوتی تابا مدل TL-534

مراحل نصب پنل صوتی مدل TL-534 تابا مشابه نصب پنل صوتی مدل TL-680 است. تمام نکات و مواردی که در نصب پنل صوتی مدل 680 تابا گفته شد برای این مدل نیز صادق است و باید رعایت شود. اندازه قاب پشتی پنل مدل 534 را دقت کنید که از جدول مربوط به خود استخراج کنید. همچنین تفاوت مدل 534 در این است که پیچ‌های دسترسی به پشت پنل در زیر کاور قرار نگرفته است و نمایان است.

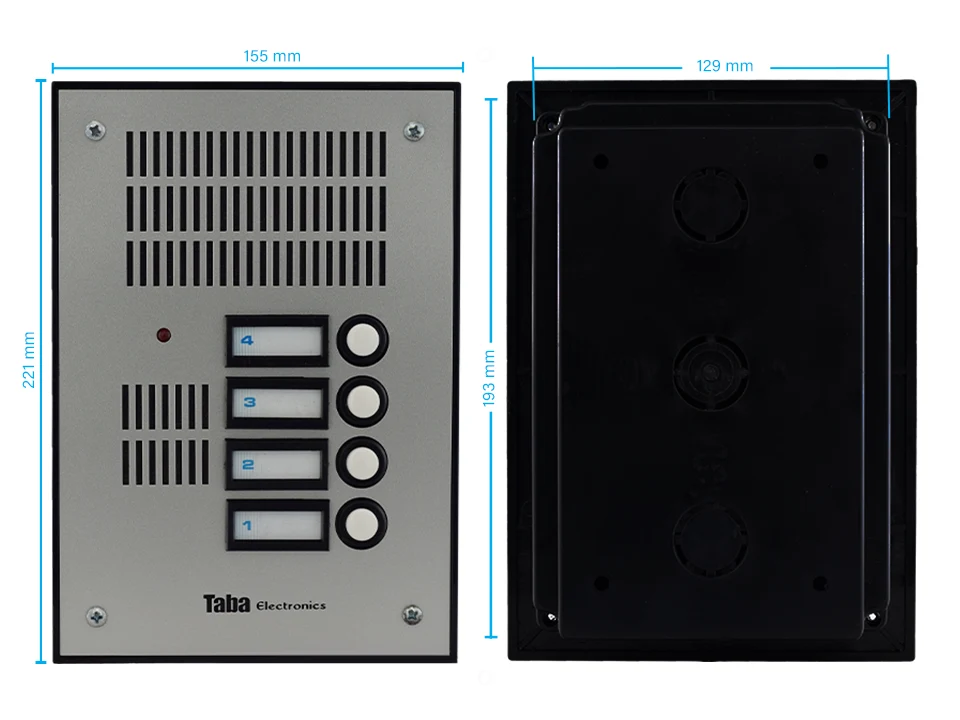

ابعاد پنل آیفون صوتی تابا مدل TL-534

کلام پایانی اندازه کاسه پنل آیفون صوتی تابا

در این نوشته ابعاد قاب پشت پنل آیفون صوتی تابا یا ابعاد کاسه پنل دربازکن صوتی تابا را برای تعداد واحدهای مختلف ارائه کردیم. شما با مراجعه به جداولِ اندازه قاب پشت پنل آیفون صوتی تابا به راحتی می‌توانید فضای کافی برای پنل آیفون صوتی تابا را در نظر بگیرید. همراهان گرامی سؤالات، نظرات و پیشنهادات خود را با کارشناسان بخش آموزش نورافزا در میان بگذارید.
